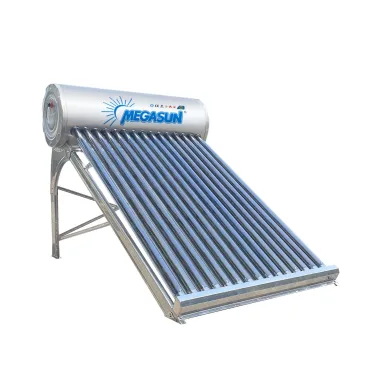

Hệ nước nóng năng lượng mặt trời dạng công nghiệp 500L loại ống chân không MGS-500-OT-VC

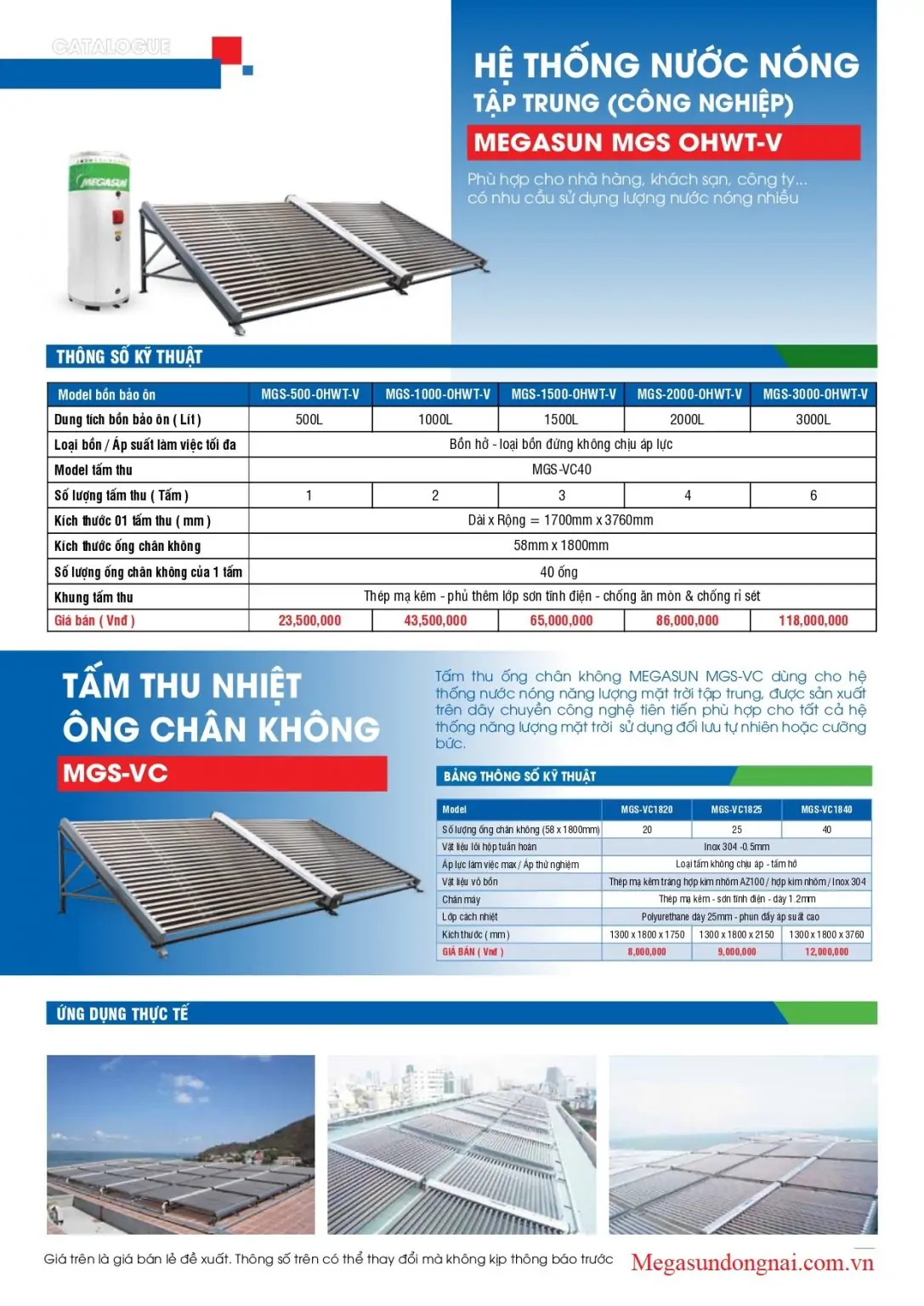

THÔNG SỐ KỸ THUẬT

• Model: MGS-500-OT-VC
• Dung tích: 500 Lít
• Loại bồn / Áp suất làm việc tối đa: Bồn hở – loại bồn đứng không chịu áp lực
• Model tấm thu: Tấm thu năng lượng mặt trời ống chân không MGS-VC40
• Số lượng tấm thu (Tấm): 1
• Kích thước 01 tấm thu: Dài x Rộng = 1700mm x 3760mm
• Kích thước ống chân không: 58mm x 1800mm
• Số lượng ống chân không của 1 tấm: 40 ống
• Khung tấm thu: Thép mạ kẽm – phủ thêm lớp sơn tĩnh điện – chống ăn mòn & chống rỉ sét

ĐẶC TÍNH KỸ THUẬT ỐNG CHÂN KHÔNG THU NHIỆT MGS-VC40:

Ống chân không thu nhiệt MEGASUN MGS-VC40 được thiết kế cho hệ thống nước nóng năng lượng mặt trời tập trung và sản xuất trên dây chuyền công nghệ tiên tiến, phù hợp cho mọi loại hệ thống năng lượng mặt trời – từ hệ thống đối lưu tự nhiên cho đến hệ thống cưỡng bức.

Tấm thu MEGASUN MGS-VC40 có thể được lắp đặt độc lập hoặc kết hợp với nhau để tạo thành một mạng lưới với công suất cao hơn.

Tấm thu MEGASUN MGS-VC40 tuân thủ hệ thống quản lý chất lượng ISO 9001:2015 và đã đạt được chứng nhận tuân thủ tiêu chuẩn Châu Âu (dấu CE).

Ống thu nhiệt được sản xuất trên dây chuyền tự động hoàn toàn hiện đại của Đức, sử dụng công nghệ mạ tiên tiến nhất được phát triển bởi Viện Khoa học Australia.

• Có tới 7 lớp mạ, với lớp trong cùng là đồng mạ titan, giúp các lớp mạ liên kết vững chắc với thành ống.
• Tốc độ hấp thụ cao – hiệu suất trên 98% – cho phép nước được nóng ngay cả khi trời ít nắng – tuổi thọ trên 20 năm.
• Ống đồng đều, dày và chịu va đập tốt, với trọng lượng ống nặng hơn 15% so với các loại ống thông thường khác trên thị trường.
• Kích thước ống: 58 mm x 1800 mm.
• Vật liệu làm ống: Thủy tinh Borosilicate.
• Áp suất chân không: P < 5×10-3 Pa.
• Hệ số tổn thất nhiệt: 0.4 ~ 0.6 W/m2.0C.
• Hệ số hấp thụ bức xạ mặt trời: H = 3.7 ~ 4.2 MJ/m².

Nguyên lý hoạt động

Hệ thống nước nóng năng lượng mặt trời với nguyên tắc tuần hoàn tự nhiên

Hệ thống nước nóng năng lượng mặt trời hoạt động dựa trên nguyên lý hấp thụ nhiệt của ánh nắng mặt trời và sự tuần hoàn tự nhiên của nước.

Khi ánh nắng chiếu vào ống thủy tinh chân không hoặc tấm panel thu nhiệt, bề mặt hấp thụ sẽ chuyển đổi bức xạ mặt trời thành nhiệt năng. Nhờ sự chênh lệch tỉ trọng giữa nước nóng và nước lạnh, quá trình tuần hoàn tự nhiên diễn ra liên tục:

• Nước lạnh di chuyển xuống dưới, được làm nóng khi đi qua ống thu nhiệt.

• Nước nóng nhẹ hơn sẽ di chuyển lên trên và được lưu giữ trong bình bảo ôn.

Chu trình này lặp lại không ngừng, giúp nước trong bình luôn được làm nóng đều và đáp ứng ổn định nhu cầu sử dụng hàng ngày mà không cần tiêu thụ điện năng.

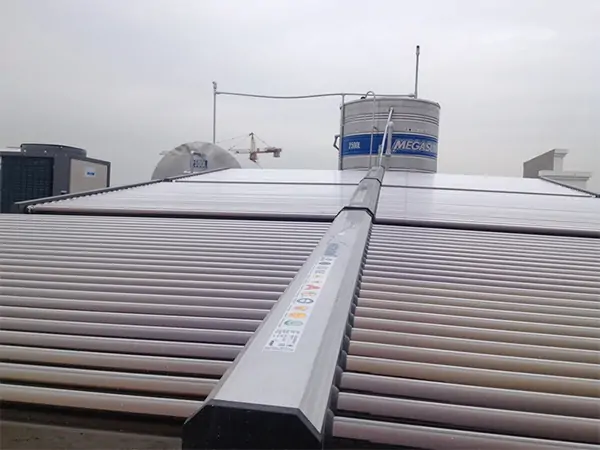

Hệ thống nước nóng năng lượng mặt trời tuần hoàn cưỡng bức

Hệ thống tuần hoàn cưỡng bức hoạt động dựa trên sự chênh lệch nhiệt độ giữa tấm thu nhiệt và bồn chứa nước.
Khi ánh nắng mặt trời chiếu vào ống thủy tinh chân không hoặc tấm panel thu nhiệt, bề mặt hấp thụ sẽ chuyển đổi bức xạ mặt trời thành nhiệt năng, làm nóng nước bên trong tấm thu.

Khi nhiệt độ tại tấm thu cao hơn bồn chứa, bơm tuần hoàn sẽ tự động kích hoạt, đưa nước nóng từ tấm thu về bồn và bơm nước lạnh từ bồn lên tấm thu để tiếp tục làm nóng. Quá trình diễn ra liên tục cho đến khi nhiệt độ giữa hai khu vực cân bằng, lúc này bơm sẽ tạm ngừng hoạt động.

Nhờ cơ chế này, nước trong bồn luôn được làm nóng hiệu quả và ổn định, đặc biệt phù hợp với các hệ thống có nhiều tấm thu hoặc khi bồn chứa đặt thấp hơn tấm thu nhiệt.
